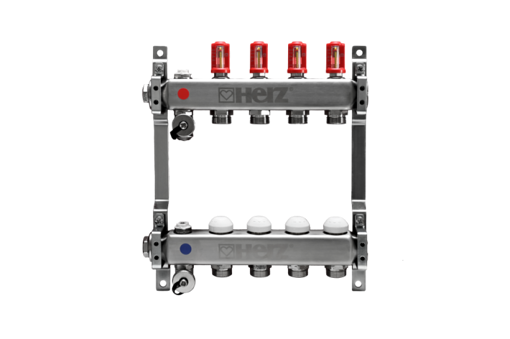

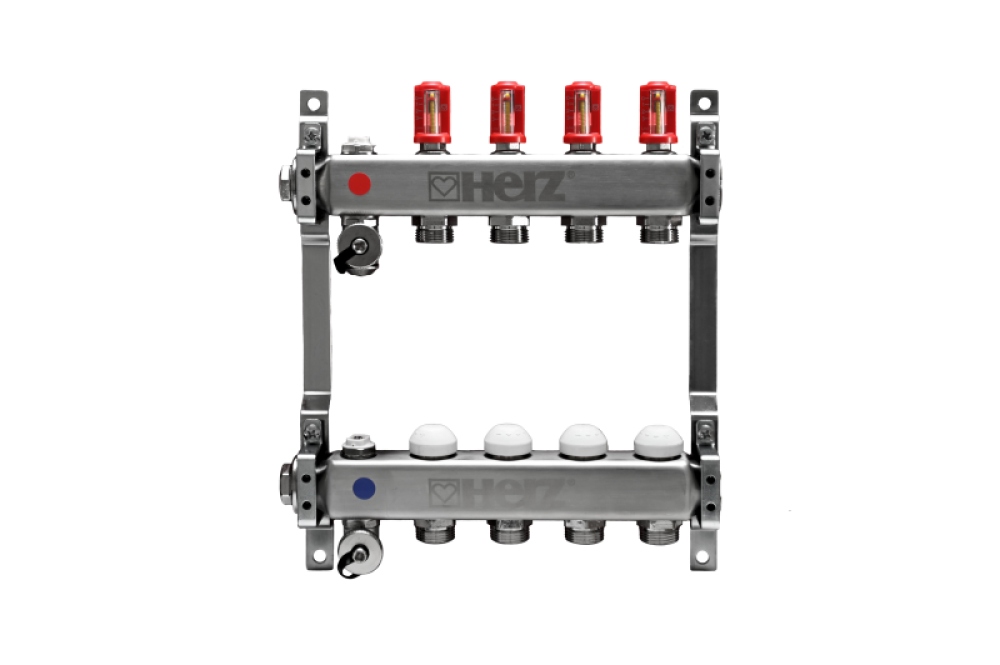

ХЕРЦ КОЛЕКТОР ЗА ПОДНО СО 9 ОТВ. ТО 209

Материјал:
Колектори се изработени од висококвалитетен не'рѓосувачки челик, што обезбедува одлична отпорност на корозија и долг работен век. Другите компоненти, како што се вентилите за исклучување и термостатските вентили, се изработени од месинг според EN 12164.

Услови за работа:

• Максимален работен притисок (со мерач на проток): 6 бари,
• Тестен притисок: 10 бари на 20 °C
• Максимална дозволена температура (со мерач на проток): 70°C,
• Минимална работна температура: 2 °C

Медиум:
Колектори се погодни за употреба со вода за греење во согласност со ÖNORM H5195 и VDI 2035. Дозволена е употреба на етилен или пропилен гликол во сооднос од 25–50%, во кој случај мора да се почитуваат препораките на производителот. EPDM заптивките не се отпорни на минерални масла, па затоа нивната употреба во вакви системи е ограничена.

Приклучоци:

• Влез во колектор: внатрешен навој G1˝ (според ISO 228-1)
• Приклучоци за грејно коло: надворешен навој G3/4˝ со конусна заптивка
• Број на грејни кола: од 2 до 12 (до 16 во зависност од моделот)

Вградени компоненти:

• Затворачки вентили на страната на напојувањето (во зависност од моделот)
• Термостатски вентили на повратната страна (во зависност од моделот)
• Вентили за испуштање воздух од системот
• Одводни вентили G1/2˝ за празнење на системот
• Држачи за монтирање на ѕид или во разводна кутија

Мерачи на проток
Фабричката поставка е целосно отворена. Поставената брзина на проток може да се прочита директно на визирното стакло. За да го прилагодите протокот, користете го пластичниот клуч за прилагодување на горниот дел од назабениот дел и свртете го во насока на стрелките на часовникот или спротивно од стрелките на часовникот.

Вентили за одвод
Вентилот за одвод се користи за полнење и празнење на системот. Вентилот мора да се затвори по употреба. Вентилот не смее да се остава трајно отворен и да се поврзува со дистрибутивниот систем.


Термостатски вентили M28x1.5
Тие се отвораат со помош на пружина и можат да се затворат со заштитен капак, рачен погон или термички актуатор. Заштитните капаци се монтираат на термостатските вентили како механичка заштита за време на инсталацијата и мора да се заменат со соодветни електрични или механички погони откако системот ќе се пушти во употреба. Горните термостатски делови можат да бидат опремени со рачен погон 1 9102 80 или термички актуатори, кои мора да се нарачаат посебно. Термичките актуатори се достапни во верзии од 24V или 230V, NC (нормално затворено) или NO (нормално отворено). Термичките актуатори може да се ракуваат со собен термостат или безжична контрола. Контролерите за просторија и безжичната контрола се опишани во посебни листови со податоци.
Забелешка!  Термостатските вентили и мерачите на проток не се вентили за исклучување. Празните грејни кола мора да бидат затворени со приклучок на излезот.


Вентили за вентилација
Вентил за вентилација е инсталиран на доводниот и повратниот колектор. Вентилите може да се ракуваат со универзалниот клуч HERZ (1 6625 00).


Држачи
HERZ колекторот може да се прицврсти директно на ѕидот или во разводна кутија со помош на испорачаните држачи. Позицијата за монтирање е произволна.

Компатибилност:
Колектори се компатибилни со сите компоненти на HERZ, вклучувајќи ги адаптерите, вентилите за исклучување и топчестите вентили HERZ. Препорачуваме употреба на вентили за исклучување HERZ за оптимални перформанси на системот.
